電子封裝是現代電子產品中不可或缺的一部分，它將電子元件組裝在一起，形成了一個完整的電子系統。其中，BGA和CSP是兩種常見的電子封裝技術，它們各有優缺點，廣泛應用于半導體制造、LCD顯示器等領域。
我們來了解一下BGA。

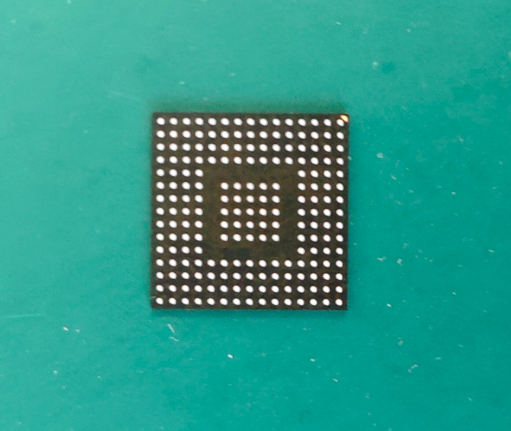

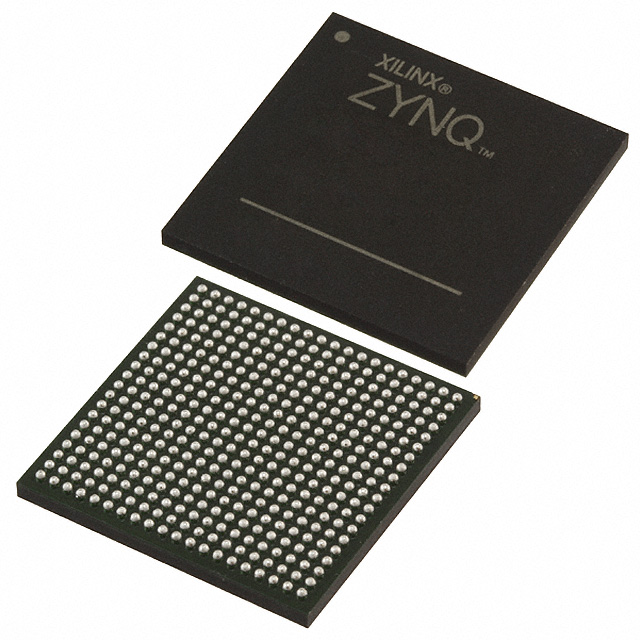

BGA是球形引腳矩陣的縮寫，是一種高密度、高性能的封裝技術。它采用倒裝焊技術，即將焊球倒裝在芯片的頂部，使得引腳之間距離縮小，從而提高了焊接密度和可靠性。BGA封裝的優點在于其高密度、高性能和低成本，能夠滿足現代電子產品對高效率和低成本的要求。目前，大多數中高端處理器和芯片采用BGA封裝技術。
其次，讓我們來了解一下CSP。
CSP是晶圓凸點的縮寫，是一種基于凸點技術的封裝技術。它通過將凸點直接植入芯片表面來實現元件的組裝。CSP封裝的優點在于其高度集成、低成本和高可靠性，可以大幅度縮短產品研發周期，并降低產品成本。目前，大多數中高端LCD顯示器采用CSP封裝技術。
在應用場景方面，BGA和CSP都有著廣泛的應用。在半導體制造領域，BGA封裝技術可以實現高密度、高性能和低成本的生產，適用于制造高端處理器和芯片。而CSP封裝技術則可以實現高度集成、低成本和高可靠性的生產，適用于制造中高端LCD顯示器。此外，在汽車電子、消費電子等領域，BGA和CSP也都有著廣泛的應用前景。
漢思新材料專業從事高端電子封裝材料研發及產業化，主要產品包括集成電路封裝材料、智能終端封裝材料、新能源應用材料、PCB塞孔膠等，產品廣泛應用于芯片級封裝、功率器件封裝、板級封裝、模組及系統集成封裝等不同的封裝工藝環節和應用場景。更多電子封裝資訊請關注漢思官網。
